Băng tải ròng rọc

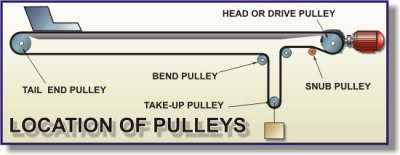

Băng chuyền ròng rọc được sử dụng trên băng tải để hỗ trợ và làm lệch đường băng qua cấu trúc băng tải. Băng chuyền bánh răng cũng cung cấp một cơ chế mà theo đó băng tải có thể được đào tạo để chạy (theo dõi) đúng theo idlers băng tải. Nói chung, ròng rọc được đặt ở cuối của cấu trúc băng tải và tại các sắp xếp take-up. Các ròng rọc được sử dụng để truyền tải công suất ổ đĩa vào băng tải và do đó phải chịu lực căng dây đai trong băng chuyền.

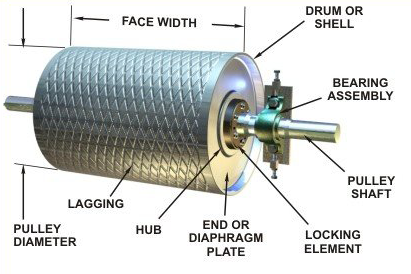

Các thành phần cuộn băng tải:

Trống hoặc vỏ : Trống là phần của ròng rọc khi tiếp xúc trực tiếp với dây đai. Vỏ được chế tạo từ một tấm thép cuộn hoặc từ ống thép rỗng.

Tấm màng : Màng ngăn hay các tấm cuối của ròng rọc là các đĩa tròn được tạo ra từ tấm thép dày và được hàn vào vỏ ở mỗi đầu để tăng cường trống.

Các tấm cuối được chán ở trung tâm của chúng để chứa trục bánh xe và các trung tâm cho các yếu tố khóa ròng rọc.

Trục : Trục được thiết kế để chứa tất cả các lực tác động từ đai và / hoặc bộ truyền động, với độ lệch nhỏ nhất.   Trục được đặt và khóa vào các đầu của đĩa cuối bằng các phần tử khóa. T trục và vì thế trục bánh xe thường được nâng lên.

Các bộ phận khóa : Đây là các mặt hàng được sản xuất với độ chính xác cao được lắp trên trục và vào các đầu cuộn. Các yếu tố khóa gắn chặt ròng rọc vào trục thông qua các tấm cuối.

Hub : Các hub được chế tạo và gia công gia công được hàn vào các tấm cuối.

Trượt : Đôi khi cần thiết hoặc mong muốn cải thiện độ ma sát giữa băng tải và ròng rọc để cải thiện mô men xoắn có thể truyền qua ổ bánh răng.   Cải thiện traction trên một pulley cũng hỗ trợ với việc đào tạo của vành đai.   Trong những trường hợp như vậy, bề mặt trống ròng bị "trễ" hoặc phủ trong vật liệu cao su.

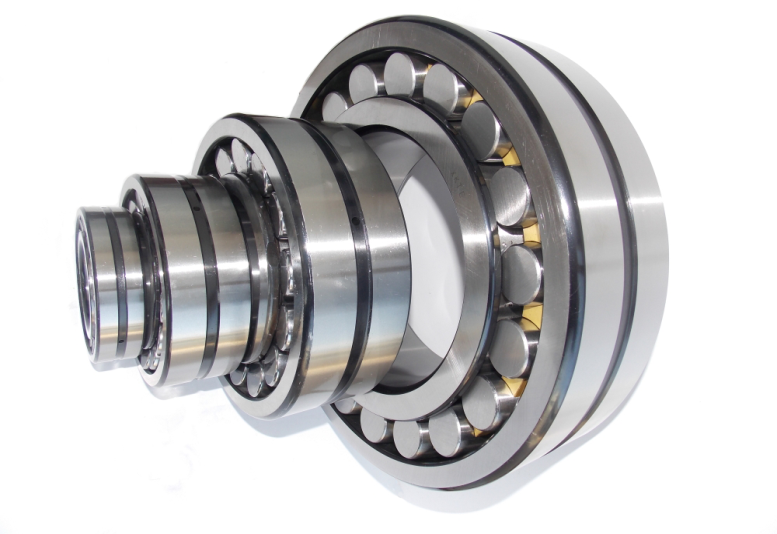

Vòng bi:   Vòng bi dùng cho bánh lăn băng tải nói chung là vòng bi lăn hình cầu, được lựa chọn cho các đặc tính hỗ trợ tải xuyên tâm và trục.   Các vòng bi tự sắp xếp liên quan đến mương của chúng, có nghĩa là các vòng bi có thể được 'ngang' với trục và các khối đùn, đến một mức độ nhất định. Về mặt thực tế điều này có nghĩa là uốn cong trục theo các điều kiện tải cũng như độ lệch nhỏ của cấu trúc đỡ ròng rọc, có thể được điều chỉnh bởi ổ đỡ.

ỨNG DỤNG:

Vòng bi lăn hình cầu có sẵn với con lăn nặng và lồng thích hợp cho các ứng dụng khắc nghiệt nhu cầu khắc nghiệt như màn rung. Máy khai thác mỏ, và cuộn dây chuyền khai thác mỏ số lượng lớn. Trong loại môi trường hoạt động hung hăng này, vòng bi lăn hình cầu là loại duy nhất mang lại tuổi thọ cho phép. thường có tuổi thọ dài hơn các loại ổ đỡ khác.

Các mô hình chính:

Ổ con lăn tròn

Series 222 .., 223 .., 230 .., 231 .., 232 .., 239 .. 240 .., 241 .., CA / CC / W33

Để được lớp học đầu tiên, để làm chất lượng tốt nhất, để làm cho người dùng hài lòng, để đảm bảo khách hàng thuyên giảm, là mục đích doanh nghiệp của chúng tôi. Chào mừng các đại lý và các nhà sản xuất bánh xích nhàn rỗi từ khắp nơi trên thế giới và trở thành đối tác của chúng tôi.
